Датчик ваги
Калібрування датчика ваги
Пристрій для зважування допускає помилку 3%. Якщо ви помітили різницю у вазі між контрольною та вагою на моніторі, ви можете відкалібрувати датчик зважувального пристрою. Для калібрування зважування датчика пристрою, виконайте наведену нижче процедуру.
Для калібровки використовуйте вагу, в якій впевнені на 100%. (Вага повинна бути не менше 1000 кг).
Еталонна вага повинна бути точною, від цього залежить кінцевий результат.
1. Встановіть трактор на рівній поверхні і помістіть еталонну вагу в бункер.
2. На універсальному терміналі перейдіть до меню ADVANCED SETTINGS (РОЗШИРЕНИХ НАЛАШТУВАНЬ)
Виберіть
Weight calibration (Калібрування датчика ваги).
Введіть ПІН 1234 та підтвердіть.
3. Введіть Actual Weight (вагу, яку ви помістили в бункер) у відповідне поле.
Програма розраховує відсоток помилок.
Підтвердити введені дані.
4. Натисніть кнопку ESC і поверніться на HOME (Головну сторінку). Пристрій для зважування має показувати еталонну вагу.
5. Зважувальний пристрій відкалібровано.
Калібрування інклінометра
З'єднувальна коробка ECU має інклінометр, який постійно вимірює нахил розкидача добрив. Це вимірювання дозволяє коригувати пристрій зважування залежно від кута машини.
Неправильне калібрування спотворює відображення ваги.
Перед калібруванням розташуйте розкидач ідеально рівно спереду/заду та зліва/праворуч
1. На універсальному терміналі перейдіть до меню ADVANCED SETTINGS (РОЗШИРЕНИХ НАЛАШТУВАНЬ)
Виберіть
Actuators & Sensors (Приводи та датчики)
Введіть ПІН 1936 та підтвердіть.
Використовуючи
перейдіть на сторінку
Angle sensor (Датчик куту нахилу)
Коли розкидач вирівняється, натисніть клавішу
Значення мають стати 0°
Перевірка пластин зважування

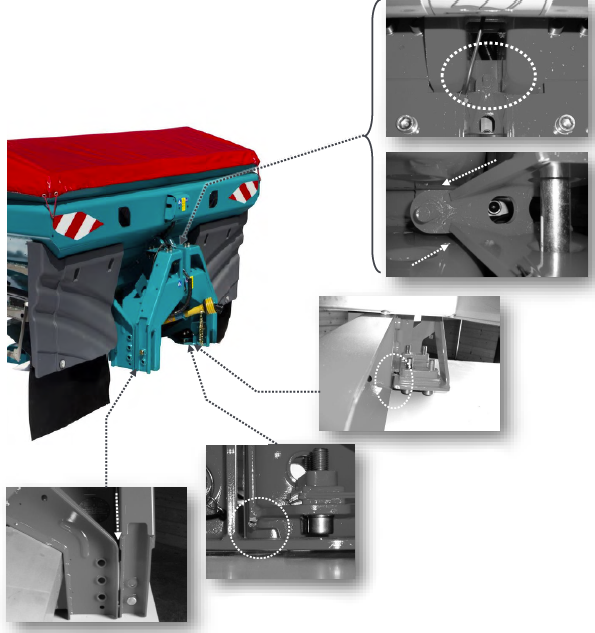

Якщо вага на моніторі, часто змінюється та не має закономірності в показниках, ви повинні перевірити, чи немає тертя чи сторонніх предметів між рамою вагового пристрою та шасі розкидача.
Якщо рами доторкаються та труться між собою, необхідно перевірити затягування гвинтів та стан зважувальних пластин. Гвинти затягуються із зусиллям 180 Нм.
Перевірка датчика ваги
1. Принцип роботи вагового пристрою:
Інформація про вагу надходить з тензодатчика. ECU подає на індикатор ваги постійну напругу 5,00 В.
Датчик повертає напругу в мВ, яка змінюється залежно від ваги (навантаження).

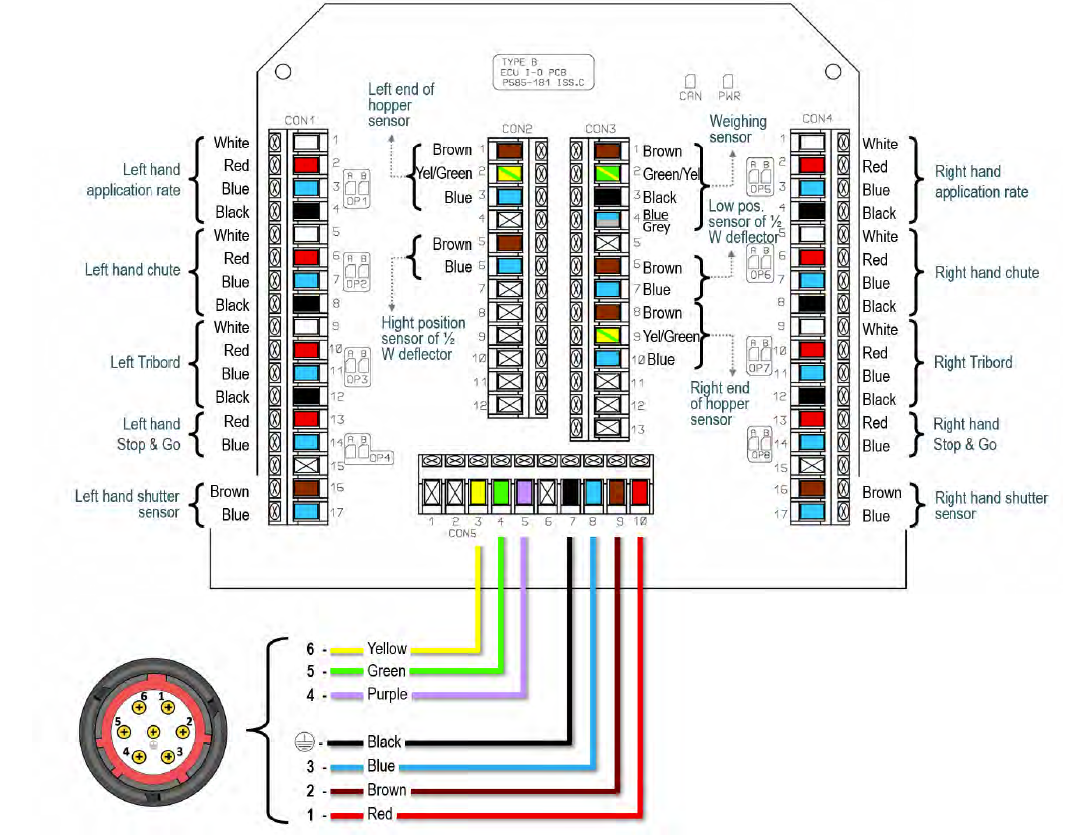

2. Перевірка напруги живлення:
Перевірте напругу між клемами коричневого та синього дроту.
Необхідно виміряти стабільну напругу 5,00 В
Колір проволоки | Значення |
| Коричневий | + 5 В |
| Синій | 0 В |
| Зелено-Жовтий або Зелений | + В Сигнал мВ |
| Чорний | 0 В Сигнал |
| Сірий | Екран |
3. Налаштування ваговимірювального пристрою:
На універсальному терміналі перейдіть до меню ADVANCED SETTINGS (РОЗШИРЕНИХ НАЛАШТУВАНЬ)
Виберіть Actuators & Sensors (Приводи та датчики)
Введіть ПІН 1936 та підтвердіть.
Використовуючи перейдіть на сторінку
Weigh Cell (Датчик ваги)
У разі несправності вагового пристрою необхідно перевірити ці значення:
Tare point (Нульова точка)
має бути в межах 0.5 - 2
High point (Верхня точка)
має бути в межах 1100 – 1400
Та мають відповідати значенням вказаним табличці, яка розташована на рамі розкидача зі сторони трьохточкової навіски
Якщо відсутня табличка, потрібно ввести середні значення Tare point Load zero: 1.02 High point: 1261.00
Після цього потрібно провести калібрування датчика ваги згідно з пунктом Калібрування датчика ваги .
4. Перевірка датчика вагового пристрою:
Перевірка датчика вагового пристрою проводиться тільки після діагностики зв'язку між блоками CAN та ECU та перевірки напруги живлення індикатора ваги.
a) Під час перевірки датчика розкидач має бути відключений від ISOBUS розетки.
b) Затягніть гайку на гвинту ①, щоб стиснути пружину, так щоб не було навантаження на датчик ваги.
c) Повністю від'єднайте індикатор датчик ваги від з’єднувальної коробки ② та від’єднайте сірий провід від синього
d) Перевірте значення навпроти. Датчик вагового пристрою вважається справним, якщо він відповідає всім цим значенням.
Є два типи датчиків, які відрізняються між собою кольором дроту.
VISCHAY (Сірий) | FLINTEC (Червоний) | |
| Опір між Коричневим та Синім дротом | 385 Ом +/- 10 | 380 Ом +/- 15 |
| Опір між Зелено-Жовтич (Зеленим) та Чорним | 353 Ом +/- 3 | 351 Ом +/- 1 |
| Опір між сірим та всіма 4 іншими дротами по черзі | "не дзвониться" | "не дзвониться" |
У разі розбіжності будь-якого показника потрібно замінити датчик ваги та провести калібровку згідно інструкції.
